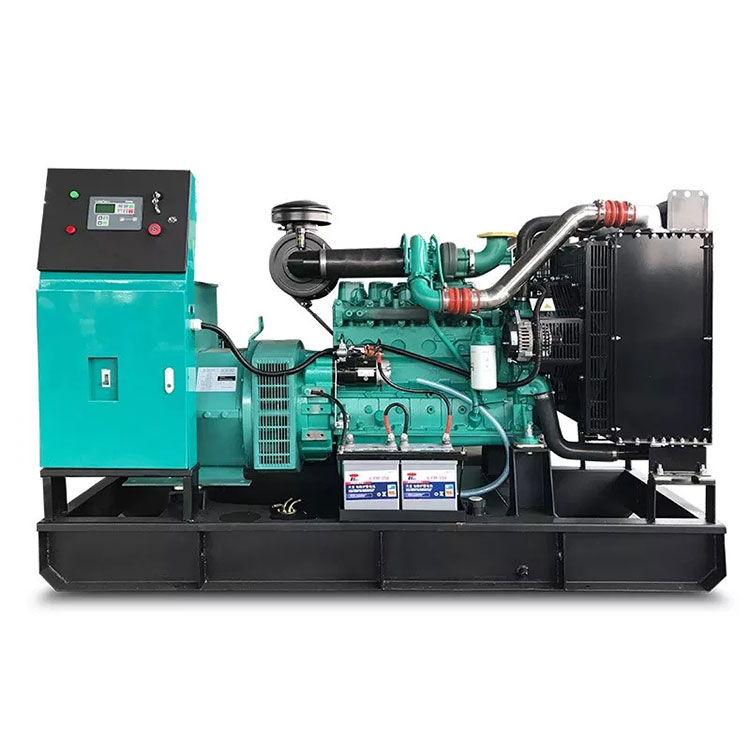

Dieselový generátor Set 80KW

Data sady dieselového generátoru XG-80GF/100KVA Cummins

Celková velikost

Hmotnost

2150(mm)*830(mm)*1400(mm)

1100 (kg)

Nastavit model:

XG-80GF

Primární výstup:

80KW/100KVA

Jmenovitý proud:

262 (A)

Jmenovitá frekvence:

60 (Hz)

Čas spuštění:

5～6 (s)

Faktor síly:

0,8 (Zpoždění)

Jmenovité napětí:

110/220 (V)

Standardní vlastnosti

Motor: Cummins 4BTA3.9-G11;Radiátor 50℃max;Ventilátory jsou poháněny řemenem, s bezpečnostním krytem;24V nabíjecí alternátor;

Suchý vzduchový filtr, palivový filtr, olejový filtr;Alternátor: jednoložiskový alternátor;IP23, třída izolace H/H; Jistič hlavního vedení;

Standardní ovládací panel;Tlumič;Tlumič;Návod k použití;

Údaje o dieselovém motoru

Výrobce:

Cummins

Modelka:

4BTA3.9-G11

Výkon motoru:

90 kW

Jmenovitá rychlost:

1800 (ot./min.)

Cyklus:

4 zdvih

Uspořádání válce:

6 v řadě

Přemístění:

5,9 l

Vrtání a zdvih:

102*120 (mm)

Kompresní poměr:

16,5:1

Typ guvernéra:

Elektronický

Startovací napětí baterie:

24V DC

Systém nasávání vzduchu

Systém nasávání vzduchu:

Turbo, chlazení voda/vzduch

Maximální omezení příjmu:

6,25 kPa

Spalovací kapacita:

5,9 m3/min

Proud vzduchu:

158 m3/min

Výfukový systém

Průtok výfukových plynů:

14,8 m3/min

Teplota výfuku:

557 ℃

Maximální zpětný tlak:

10 kPa

Palivový systém

Palivový systém:

Palivové čerpadlo typu PT

100% (primární výkon) zatížení:

190 g/kwh

Olejový systém

Kapacita oleje:

16,4 l

Spotřeba oleje:

≤0,4g/kw·h

Minimální tlak oleje při jmenovitých otáčkách:

350 kPa

Chladící systém

Způsob chlazení:

Chlazený vodou

Celkový objem chladicí kapaliny:

27L

Maximální teplota vody:

82-93 ℃

Termostat:

104 ℃

Údaje o alternátoru

Výrobce:

Stamford

Modelka:

UCI 224G

Režim buzení:

Bezkartáčový a sebevzrušující

Číslo fáze a přístupový zákon:

3-fázový 4-vodič

Typ připojení:

Připojení typu „Y“.

Kapacita alternátoru:

103 kVA

Účinnost alternátoru:

95 %

Přetížení:

（PRP）110% zatížení může běžet 1h / 12h

Úroveň ochrany:

IP23

Třída izolace, nárůst teploty:

H/H

Faktor TIF Telephone Influence Factor (TIF):

<50

THF:

<2 %

Regulace napětí, ustálený stav:

≤±1%

Průtok chlazení vzduchu:

2,18 m3/s

Elektrický výkon agregátu

Regulace napětí:

≥±5 %

Regulace napětí, ustálený stav:

≤±1%

Náhlé zkreslení napětí (100% náhlé snížení):

≤ + 25 %

Náhlé zkreslení napětí (náhlé zvýšení):

≤-20 %

Doba stabilního napětí (100% náhlé snížení):

≤6S

Doba stabilního napětí (náhlé zvýšení):

≤6S

Regulace frekvence, ustálený stav:

≤5 %

Frekvenční vlnění:

≤ 1,5 %

Náhlé zkreslení frekvence (100% náhlé snížení):

≤ + 12 %

Náhlé zkreslení frekvence (náhlé zvýšení):

≤-10 %

Doba obnovení frekvence (100% náhlé snížení):

≤5S

Frekvence doba zotavení (náhlé zvýšení):

≤5S

Výrobce si vyhrazuje právo na technické změny/změny pro lepší zlepšení bez předchozího upozornění
