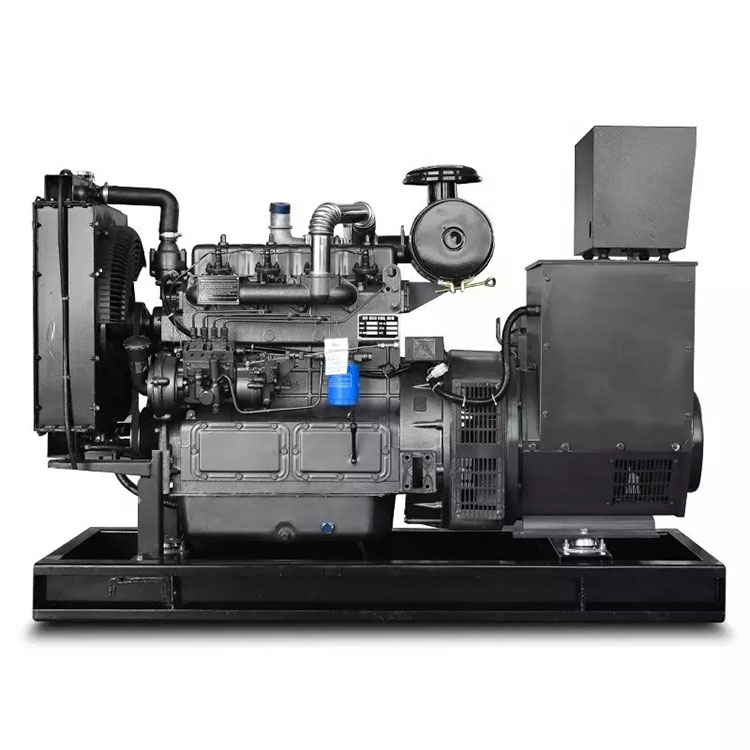

Vysoce kvalitní sada dieselového generátoru Quan Yu 75 kW se při výrobě energie a pohonu generátoru spoléhá na spalování nafty. Použití malých generátorů poháněných palivem může hrát nouzovou roli. V případě výpadku proudu může být palivový generátor spuštěn pro výrobu elektřiny pro udržení normálního provozu.
Dieselový motor se skládá hlavně z následujících součástí a částí: společné součásti a mechanismus ojnice klikového hřídele, mechanismus rozvodu ventilů a systém sání a výfuku, systém napájení dieselového motoru, systém chlazení, systém mazání, startovací a elektrický systém a systém přeplňování turbodmychadlem.
Sada dieselového generátoru s motorem XG-75GF Cummins |
|||
Celková velikost |
Hmotnost |
||
3000(mm)*1200(mm)*1600(mm) |
2100 (kg) |
||
Typ sady: |
XG-75GF |
||
Napájení v pohotovostním režimu: |
82,5KW/103,125KVA |
||
Primární výkon: |
75KW/93,75KVA |
||
Jmenovitý proud: |
135 (A) |
||
Jmenovitá frekvence: |
50 (Hz) |
||
Čas spuštění: |
5~6 (s) |
||
Faktor síly: |
0,8 (Zpoždění) |
||
Jmenovité napětí: |
400/230 (V) |
||
Standardní vlastnosti |
|||
Motor:DCEC Cummins 6BT5.9-G2/Radiátor 50℃max/Ventilátory jsou poháněny řemenem, s bezpečnostním krytem/alternátor nabíjení 24V/suchý vzduchový filtr, palivový filtr, olejový filtr/Alternátor: jednoložiskový alternátor/IP23, třída izolace H/H/ Jistič hlavního vedení / Standardní ovládací panel / Tlumič / tlumič / Uživatelská příručka |
|||
Údaje o dieselovém motoru |
|||
Výrobce: |
DCEC Cummins |
||
Modelka: |
6BT5.9-G2 |
||
Napájení v pohotovostním režimu: |
92 kW |
||
Jmenovitá rychlost: |
1500 (ot./min.) |
||
Cyklus: |
4 zdvih |
||
Uspořádání válce: |
6 v řadě |
||
Přemístění: |
5,9 l |
||
Vrtání a zdvih: |
102*120 (mm) |
||
Kompresní poměr: |
17,5:1 |
||
Typ guvernéra: |
Elektronický |
||
Startovací napětí baterie: |
24V DC |
||
Systém nasávání vzduchu |
|||
Systém nasávání vzduchu: |
Přirozeně chlazený vzduchem |
||
Maximální omezení příjmu: |
6,35 kPa |
||
Spalovací kapacita: |
6,48 m3/min |
||
Proud vzduchu: |
158 m3/min |
||
Výfukový systém |
|||
Průtok výfukových plynů: |
16,8 m3/min |
||
Teplota výfuku: |
565 ℃ |
||
Maximální zpětný tlak: |
10 kPa |
||
Palivový systém |
|||
Palivový systém: |
Modelové palivové čerpadlo |
||
100% (primární výkon) zatížení: |
210 g/kwh |
||
Olejový systém |
|||
Celková kapacita oleje: |
16,4 l |
||
Spotřeba oleje: |
≤ 0,4 g/kwh |
||
Tlak oleje při jmenovitých otáčkách: |
350 kPa |
||
Chladící systém |
|||
Způsob chlazení: |
Chlazený vodou |
||
Celkový objem chladicí kapaliny: |
27L |
||
Termostat: |
82-95 ℃ |
||
Maximální teplota vody: |
104 ℃ |
||
Data alternátoru |
|||
Výrobce: |
STAMFORD UCI 274C |
||
Režim buzení: |
Bezkartáčový a sebevzrušující |
||
Číslo fáze a přístupový zákon: |
3-fázový 4-vodič |
||
Typ připojení: |
Připojení typu „Y“. |
||
Kapacita alternátoru: |
100 KVA |
||
Účinnost alternátoru: |
95% |
||
Přetížení: |
(PRP)110% zatížení může běžet 1h |
||
Úroveň ochrany: |
IP23 |
||
Třída izolace, nárůst teploty: |
H/H |
||
Faktor vlivu telefonu (TIF): |
<50 |
||
THF: |
<2 % |
||
Nadmořská výška: |
≤ 1000 m |
||
Elektrický výkon agregátu |
|||
Regulace napětí: |
≥±5 % |
||
Regulace napětí, ustálený stav: |
≤±1% |
||
Náhlé zkreslení napětí (100% náhlé snížení): |
≤ + 25 % |
||
Náhlé zkreslení napětí (náhlé zvýšení): |
≤-20 % |
||
Doba stabilního napětí (100% náhlé snížení): |
≤6S |
||
Doba stabilního napětí (náhlé zvýšení): |
≤6S |
||
Regulace frekvence, ustálený stav: |
≤5 % |
||
Frekvenční vlnění: |
≤ 1,5 % |
||
Sudden Frequency Warp (100% SuddenReduce): |
≤ + 12 % |
||
Náhlé zkreslení frekvence (náhlé zvýšení): |
≤-10 % |
||
FrequencyRecoveryTime(100%SuddenReduce): |
≤5S |
||
Doba zotavení frekvence (náhlé zvýšení): |
≤5S |
||
Výrobce si vyhrazuje právo na technické změny/změny pro lepší zlepšení bez předchozího upozornění |
Naše nízkohlučné generátorové soustavy (Silent gensets) používají rázovou izolaci, zvukovou izolaci a pohlcování zvuku a další opatření na snížení hluku, aby se indexy hluku výrazně snížily. Nízkohlučné elektrárny řady GFD se dělí na pevné a mobilní typy.
Hladina hluku může dosáhnout až 80 dB(A).
Tento druh elektrárny má dobrou mobilitu, silnou přizpůsobivost a rychlé napájení. Je vhodný pro použití v hustě obydlených oblastech nebo tam, kde je přísně vyžadován hluk prostředí. Například studio, hotely s hodnocením hvězdiček, kancelářská budova, vědecká výzkumná instituce, nemocnice a univerzity a vysoké školy atd.
1. Nízká hlučnost, celkově kompaktní konstrukce, málo prostoru;
2. Tělo krabice je odnímatelná konstrukce, je vyrobena z ocelového plechu a povrch je potažen vysoce účinnou antikorozní barvou; Mezitím je s funkcí redukce hluku a deštivzdorné funkce.
3. Vnitřek boby využívá vícevrstvou strukturu pro eliminaci šumu s nesouladem impedance bariéry a vestavěný tlumič s velkou impedancí.
4. Konstrukce krabicové karoserie je přiměřená; Uvnitř těla je uspořádána velkokapacitní olejová nádrž; Současně jsou na levé a pravé straně karoserie uspořádány dvě revizní dvířka, aby se usnadnilo odstraňování problémů s agregátem.
5. Současně je pozorovací okénko a tlačítko nouzového zastavení na tělese skříně nastaveno tak, aby sledovalo provozní stav generátoru a v případě nouze zastavilo stroj nejvyšší rychlostí, aby nedošlo k poškození do generátoru.
6. Spodní palivová nádrž po dobu 8-12 hodin provozu
