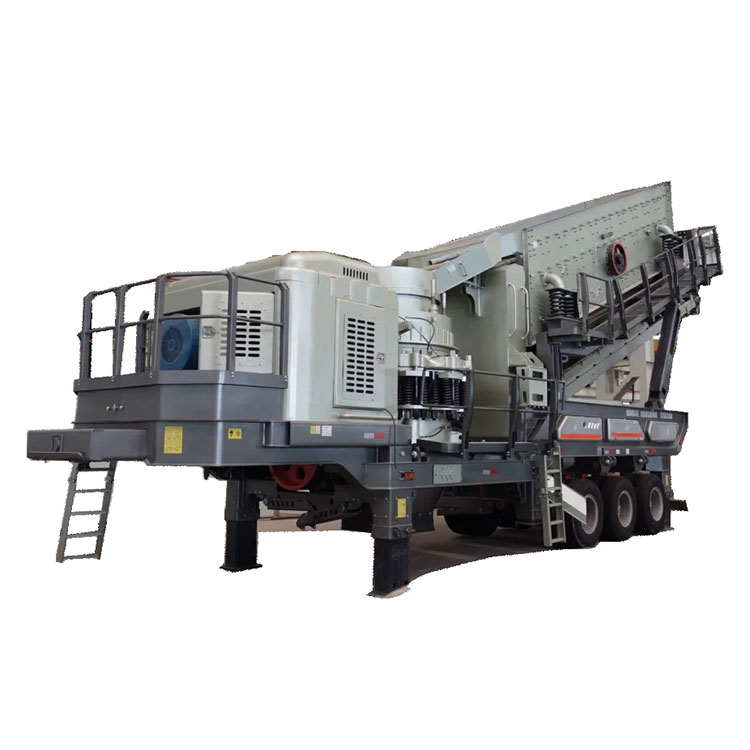

Zařízení na drcení primárního materiálu kužele

Zařízení na drcení primárního materiálu kužele je běžně používané drtící zařízení, vhodné pro drcení různých rud a hornin se střední tvrdostí a vyšší. Je široce používán v průmyslových odvětvích, jako je těžba, hutnictví, stavebnictví, cement atd.

Odeslat dotaz

Popis výrobku

Zařízení na drcení primárního materiálu kuželeje drtící stroj vhodný pro suroviny v metalurgickém, stavebním, silničním, chemickém a silikátovém průmyslu. Podle různých principů drcení a velikosti částic produktu se dále dělí na mnoho modelů. Drtiče jsou široce používány v různých odvětvích, jako je těžba, hutnictví, stavební materiály, dálnice, železnice, ochrana vod a chemický průmysl. Kuželový drtič má velký poměr drcení, vysokou účinnost, nízkou spotřebu energie a jednotnou velikost částic produktu, vhodný pro střední a jemné drcení různých rud a hornin.

Modely jsou rozděleny především na řadu SMG, typ pružiny a řadu HPC a jsou představeny jejich principy fungování, konstrukce atd. Poskytuje také podrobný úvod do historie vývoje, principu činnosti, složení, ovlivňujících faktorů, technických výhod, provozních záležitostí, běžných závad a kontroly a údržby kuželových drtičů.

Parametr produktu

Model vybavení			CMC200GS	CMC200G	CMC300GS	CMC300G	CMC300H
Zásobník krmiva	Kapacita podávání (t/h)		150-390	150-390	150-390	150-390	150-390
Zásobník krmiva	Objem násypky (m³)		6.3	6.3	6.3	6.3	6.3
Podávací pásový dopravník	Model (Š mm * D mm)		B=1200 L=6100	B=1200 L=6100	B=1200 L=6100	B=1200 L=6100	B=1200 L=6100
	Výška posuvu (mm)		3730	3730	3730	3730	3730
	Výkon (kW)		18.5	18.5	18.5	18.5	18.5
Drtící zařízení	Kuželový drtič		GPY200S	200 GPY	GPY300S	300 GPY	HPY300
	Šířka otvoru posuvu (mm)		330	70-210	380	60-260	107-233
	Maximální velikost posuvu (mm)		265	60-165	304	50-210	85-185
	Velikost výboje (mm)		35-45	15-25	40-45	10-30	6-45
	Kapacita (t/h)		225-345	135-215	440-520	140-345	75-430
	Výkon (kW)		160	160	250	250	220
Hlavní pásový dopravník	(Š mm * D mm * Výkon kW)		1000 * 130 000 * 15	1000 * 130 000 * 15	1000 * 130 000 * 15	1000 * 130 000 * 15	1000 * 130 000 * 15
Vynášecí pásový dopravník	(Š mm * D mm * Výkon kW)		1200 * 6400 * 11	1200 * 6400 * 11	1200 * 6400 * 11	1200 * 6400 * 11	1200 * 6400 * 11
Tranzitní pásový dopravník	(Š mm * D mm * Výkon kW)		500 * 2650 * 4	500 * 2650 * 4	500 * 2650 * 4	500 * 2650 * 4	500 * 2650 * 4
Pásový dopravník pro vracení materiálu	(Š mm * D mm * Výkon kW)		500 * 9000 * 5.5	500 * 9000 * 5.5	500 * 9000 * 5.5	500 * 9000 * 5.5	500 * 9000 * 5.5
Obrazovka	(Š mm * D mm * Výkon kW)		1500 * 3600 * 7.4	1500 * 3600 * 7.4	1500 * 3600 * 7.4	1500 * 3600 * 7.4	1500 * 3600 * 7.4
Samovypouštěcí magnetický separátor	Model * Výkon (kW)		RCYQ 1000 * 2.2	RCYQ 1000 * 2.2	RCYQ 1000 * 2.2	RCYQ 1000 * 2.2	RCYQ 1000 * 2.2
Pásový podvozek	Režim chůze		Kolejové	Kolejové	Kolejové	Kolejové	Kolejové
	Rychlost chůze (km/h)		0.8	0.8	0.8	0.8	0.8
	Maximální úhel stoupání		20°	20°	20°	20°	20°
Integrovaný stroj	Režim jízdy (volitelný na vyžádání)		Hydraulické pohony / Pohon sítě	Hydraulické pohony / Pohon sítě	Hydraulické pohony / Pohon sítě	Hydraulické pohony / Pohon sítě	Hydraulické pohony / Pohon sítě
	Režim jízdy (volitelný na vyžádání)		Omni-hydraulické řízení	Omni-hydraulické řízení	Omni-hydraulické řízení	Omni-hydraulické řízení	Omni-hydraulické řízení
	Motor	Modelka	KUMMINS	KUMMINS	KUMMINS	KUMMINS	KUMMINS
		Jmenovitý výkon (kW)	200-500	200-500	200-500	200-500	200-500
		Jmenovitá rychlost otáčení (ot./min)	1800	1800	1800	1800	1800
	Celková hmotnost (kg)		45100/53700	43295/51795	54290/63890	52190/61000	53200/62700
	Transportní rozměry: D * Š * V (mm)		17150 * 3119 * 3800	17150 * 3119 * 3800	17150 * 3119 * 3800	17150 * 3119 * 3800	17150 * 3119 * 3800
	Pracovní rozměry: D * Š * V (mm)		18130 * 3560 * 4965	18130 * 3560 * 4965	18940 * 3560 * 4706	18940 * 3560 * 4706	18940 * 3560 * 4706

Poznámka:

① Kapacita zpracování drtícího zařízení souvisí s tvrdostí materiálu, velikostí posuvu a velikostí výtlaku.

② Standardní: Hlavní pás a pás ocasního materiálu vybavený technologií skládání, PLC+ ovládáním displeje, separátorem železa a bezdrátovým dálkovým ovládáním.

③ Volitelné: Všehydraulický pohon, systém vracení materiálu, systém postřikování sběrače prachu, vstřikovací čerpadlo nafty, kabelové dálkové ovládání, centralizovaný systém mazání.

④ Vyhrazujeme si právo na konečnou interpretaci údajů, které se mohou bez upozornění změnit.

Popis

K drcení materiálů v sekundárním a terciárním stupni se používají pásové mobilní kuželové drtiče. Pro zpracování tvrdých hornin se většinou používá konfigurační forma "kuželový drtič + prosévací stroj". Přijímá rám z vysokopevnostní odlévané oceli, kovaný hlavní hřídel z legovaného materiálu, vysoce přesnou obloukovitou konstrukci spirálového ozubeného převodu v kombinaci s různými možnostmi typu komory a inteligentním systémem řízení provozu, který tak dokonale ztělesňuje jeho výkon. a výhod.
